在做UL认证的时候，关于LED驱动电源电路的爬电距离和电器间隙的距离问题，有时候给很多电路设计的工作人员带来困扰与难题，尤其是变压器的初次级之间的电气间隙设计。安可捷检测认证就从UL 8750这本标准的角度来解析一下UL的LED驱动电源标准对变压器初次级的距离要求，从而使客户设计的LED驱动能够更好地符合UL认证的标准要求。

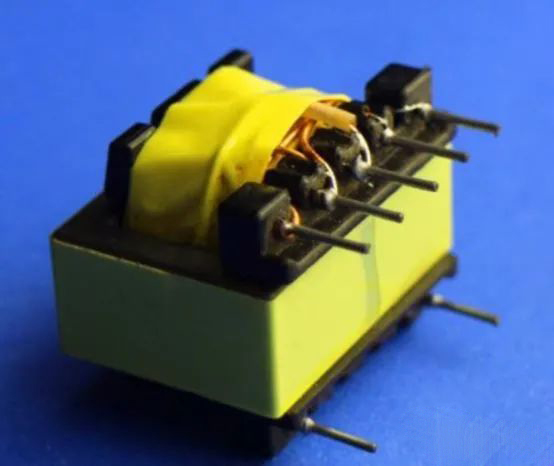

常见变压器：
LED电源在做UL认证时，依据UL 8750的要求，我们可以把变压器初次级的电气间隙要求分为三部分：
变压器在电路板上的初次级之间的距离要求
变压器本身初次级之间的物理绝缘距离要求
变压器内部的初次级之间的物理绝缘距离要求
01 变压器在电路板上的初次级之间的距离要求
要求 - 量测初次级之间的电压RMS值，然后找出最大值，依据下述的表格去查询，找到UL标准的要求值。
举例 - 量测电压为360V时， 那么依据UL 8750的UL认证的要求，电路板上的最小距离为2.25/4.5mm
02.变压器本身初次级之间的物理绝缘距离要求

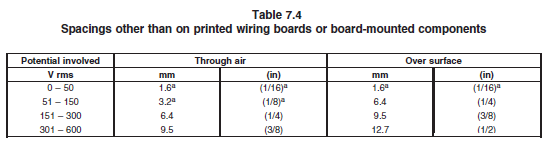

要求 - 量测初次级之间的电压RMS值，然后找出最大值，依据下述的表格去查询，找到标准的要求值。
举例 - 量测电压为360V时， 那么依据UL 8750的UL认证要求，变压器本身初次级之间的物理绝缘距离要求为9.5/12.7mm
03.变压器内部的初次级之间的物理绝缘距离要求
LED电源在递交UL认证时，依据UL 8750的标准要求， 一般建议客户次级用三重绝缘线或者初级，次级之间设计成Margin Tape的结构来豁免这个要求。
客户朋友会有疑问： 既然变压器两侧是隔离的， 那么能直接量测电压吗？这样测试的值准确吗？
答：一般在量测变压器初次级的电压时，实验室都会用差分探头+示波器来量测。
稍微普及一下差分探头的应用理论：差分探头是把任意两点间的浮接信号，通过差分探头，变换成为相对地的信号，主要用于观测差分信号。差分信号是相互参考、而不是以地作为参考点的信号，所以用差分探头+示波器来量测变压器初次级之间的相对电压差是完全没有问题的。
