Laboratory Overview

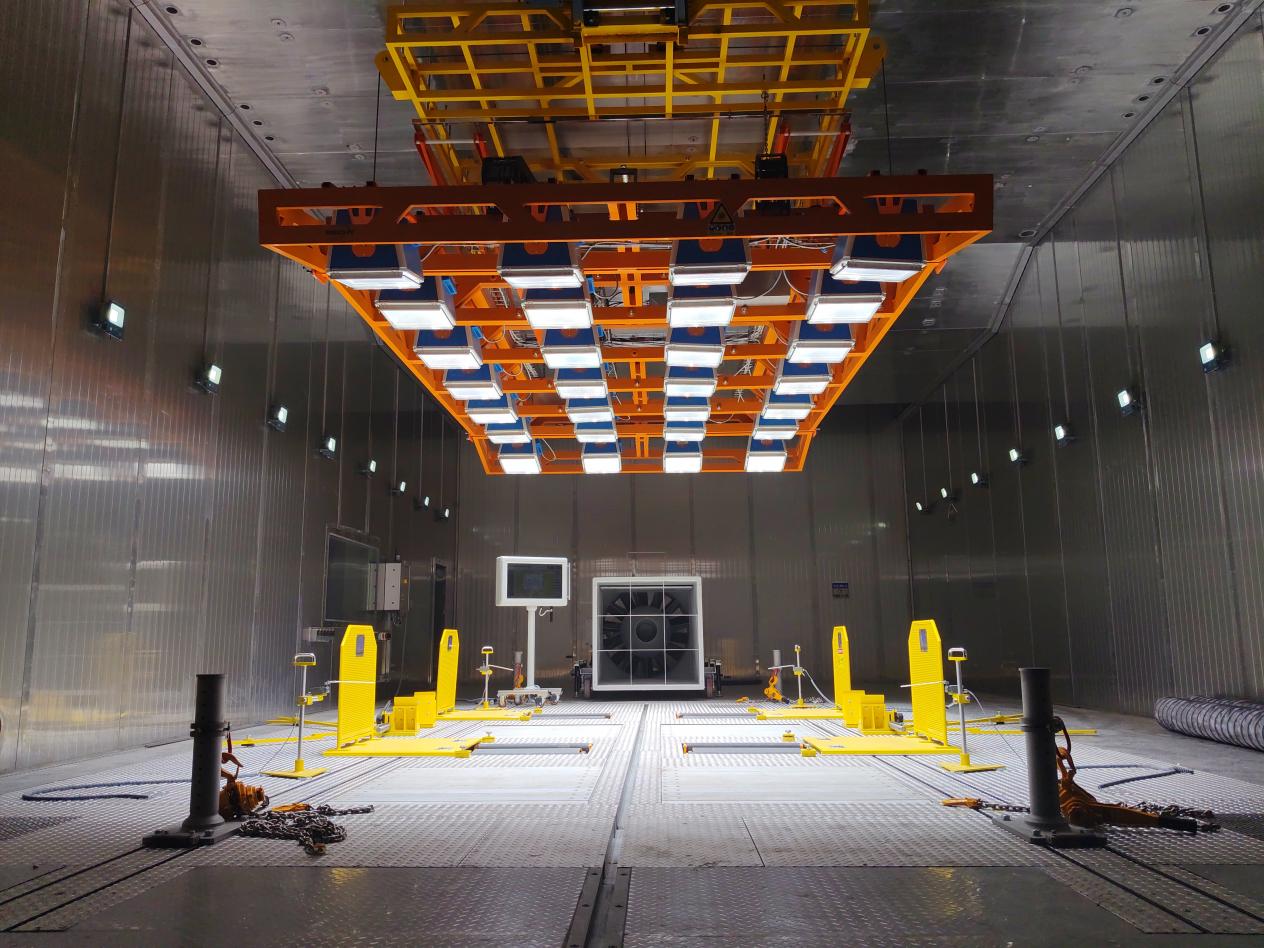

整车环模试验室

整车环模试验室

专业新能源汽车检测实验室

整车环模试验室以高低温环境舱为基础，搭载四驱四电机底盘测功机、全光谱阳光模拟系统、迎面风机， 同时配备有 480kW 分体式液冷超充桩、7kW 智能交流慢充桩、功率分析仪、数据采集仪、除霜试验喷枪、 除雾蒸汽发生器等辅助移动设备。

可支持最大质量不超过 4.5 吨的纯电动汽车、混合动力汽车及传统燃油车， 完成整车动力性、经济型、热管理开发标定测试。

四驱四电机底盘测功机
全光谱阳光模拟系统
480kW分体式液冷超充桩
迎面风机风量220000m3/h
Test Items

测试项目

提供整车动力性、经济性、热管理等全方位测试服务

整车动力性经济性开发试验

整车动力性试验

测试车辆加速性能、最高车速、爬坡能力等动力性能指标

整车经济性试验

测量燃油消耗率、电耗等经济性指标，优化能源效率

电动汽车高低温续驶里程试验

高低温环境下电动汽车续航里程测试与标定

整车热管理试验

汽车空调性能试验 (采暖、降温)

采暖、降温性能测试，确保座舱舒适度

汽车空调除霜除雾试验

前风窗除霜、侧窗除雾性能评价

整车热平衡、热害试验

高温环境下整车热平衡分析及热害防护测试

整车低温冷启动试验

-40℃极寒环境下的车辆冷启动性能测试

乘员舒适性评价

座舱温度、湿度、噪音等舒适性综合评价

925
舱体容积(m³)
224
单电机功率(kW)
630
最大制冷量(kW)
600-1200
辐照强度(W/㎡)
核心设备

设备参数详解

引进国际顶尖测试设备，确保测试数据精准可靠

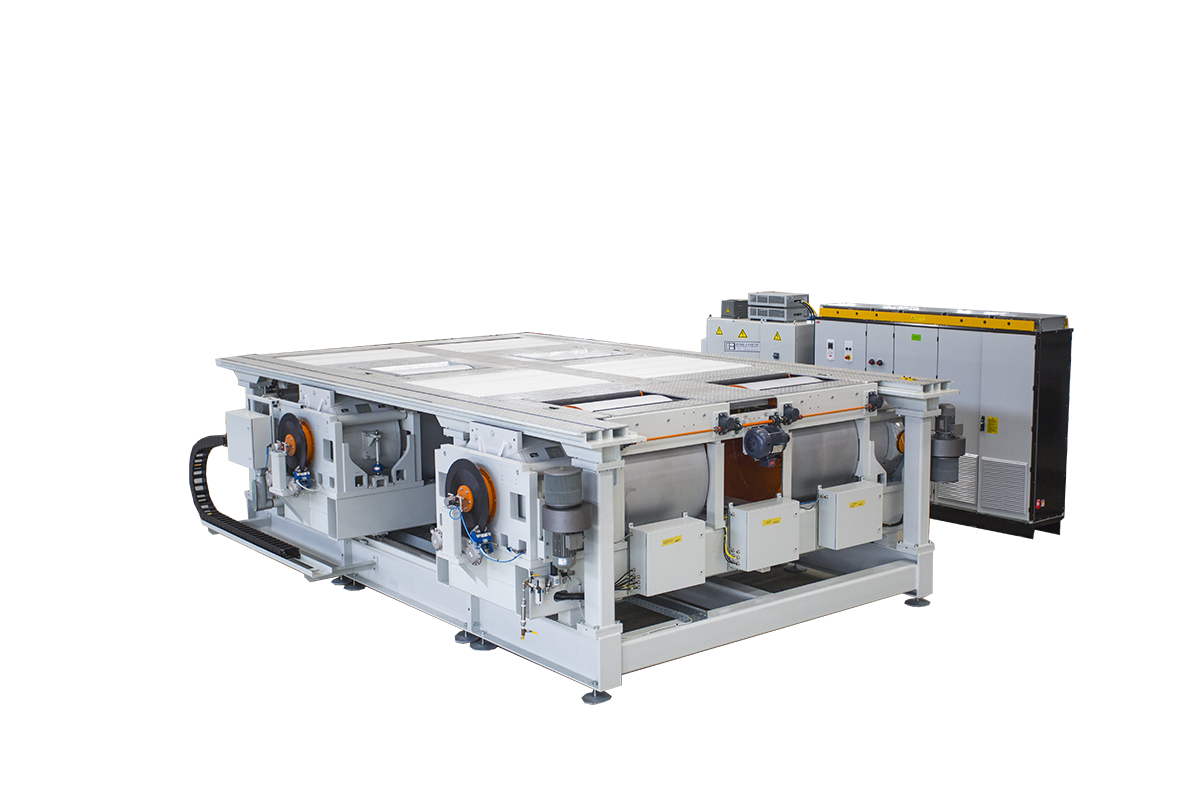

底盘测功机 底盘测功机系统

底盘测功机系统

每个车轮允许独立的目标牵引力和目标速度,可实现更多车辆控制功能测试，如脱困测试、差速测试等。

核心参数

型式 两轴，四鼓四电机，前驱、后驱、四驱、随动
转鼓直径/宽度 1219mm(48英寸)/750mm
轴距范围 1.8m-4.2m
最大速度 250km/h
单电机额定功率 224kW
单电机持续牵引力 ±8761N
最大允许轴重 2500kg
道路载荷模拟精度 ±0.5%计算值或±4.4N（取较大者）
速度/牵引力测量精度 ±0.01km/h/±0.05%FS
系统响应时间 <80ms

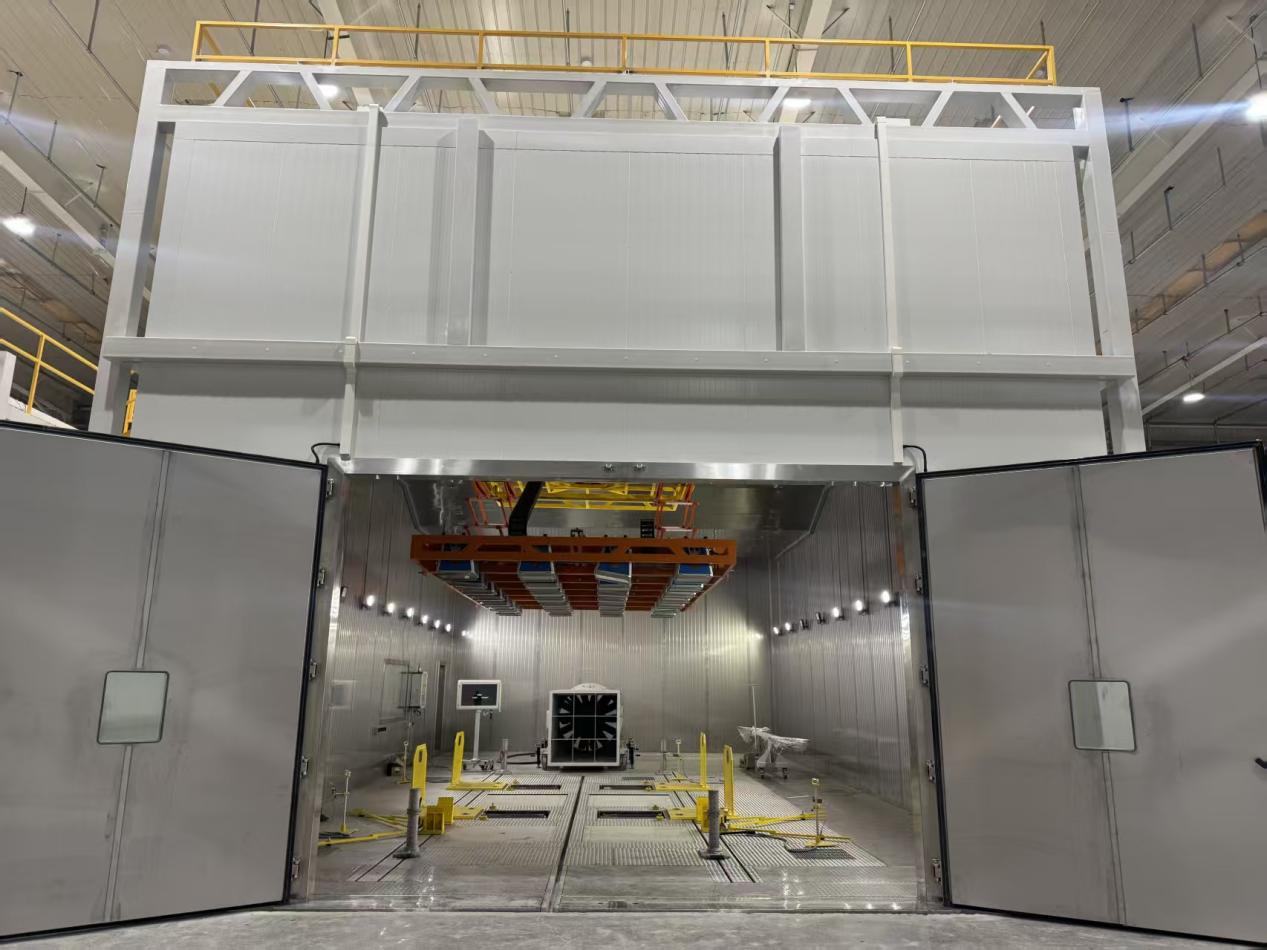

高低温环境舱

支持-30℃运行WLTC工况和在-20℃时增程车持续满载发电运行。

核心参数

温度范围 -40℃∽60℃
湿度范围 20%-95%RH(10°C~60°C)
高温高湿点 45℃/90%RH
升降温速率 ≥0.5°C/min
温度偏差 ±2°C
温度波动度 ±0.5°C
温度均匀度 2°C
湿度偏差 ±5.0%RH
湿度波动度 ±3.0%RH
湿度均匀度 5.0%RH
迎面风机最大风量 220,000 m³/h
舱内尺寸 长16m 宽8.5m 高6.8m(导流层高度5m)
风口尺寸 1.3m*1.3m/1.3m*0.8m(200km/h)
高低温环境舱 高低温环境舱

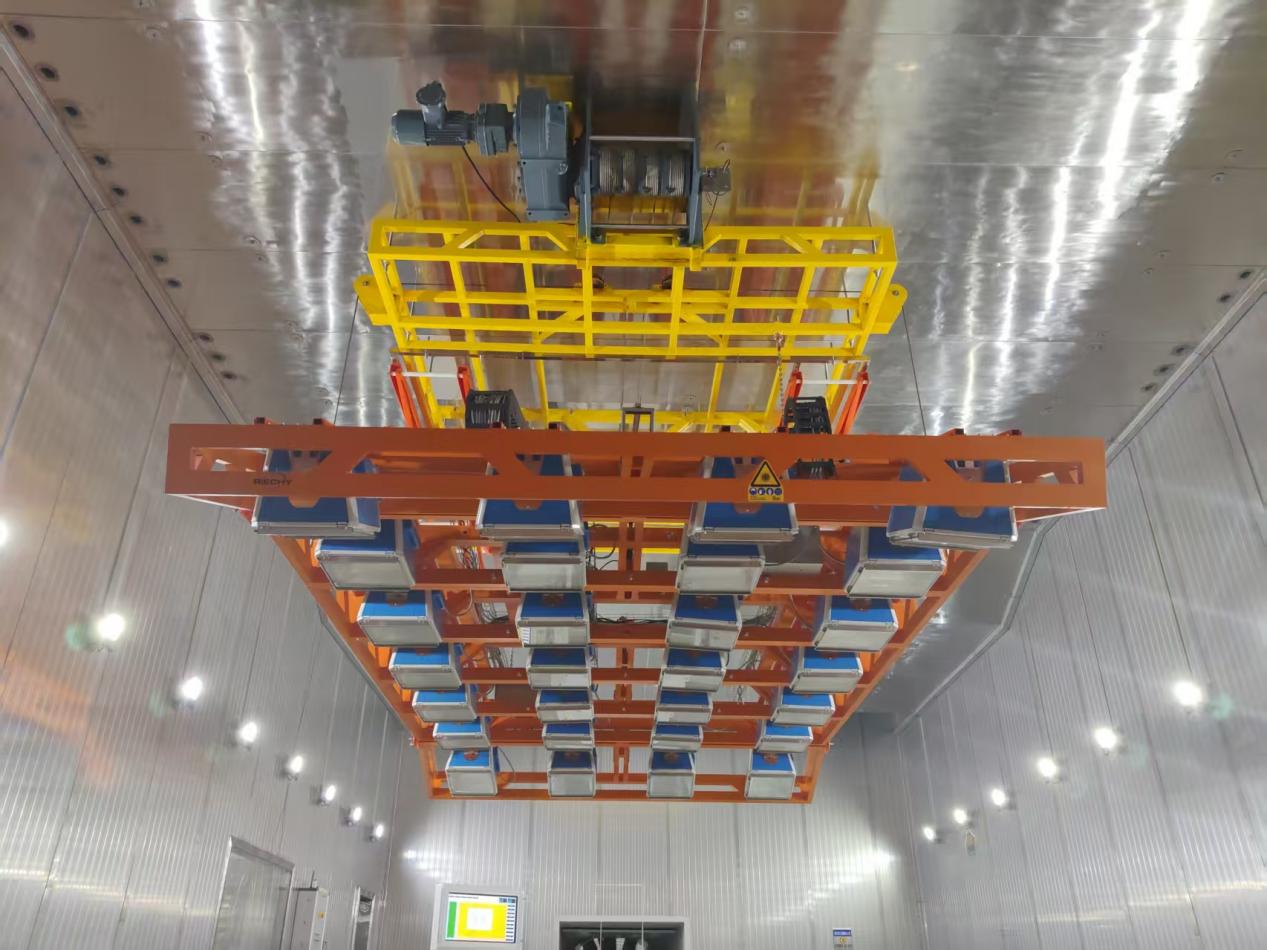

阳光模拟系统 全光谱阳光模拟系统

全光谱阳光模拟系统

灯架前后可电动折叠，角度调节范围0-60°。

核心参数

辐照面积 长6m ，宽2.5m
辐照强度 600-1200W/㎡
升降距离 1.5m-4m
基准面不均匀性 ≤5%（基准面为距离灯具出光面1.5米处）
光照强度稳定性 ≤ ±2%
灯管 HMI2500W(4排7列)

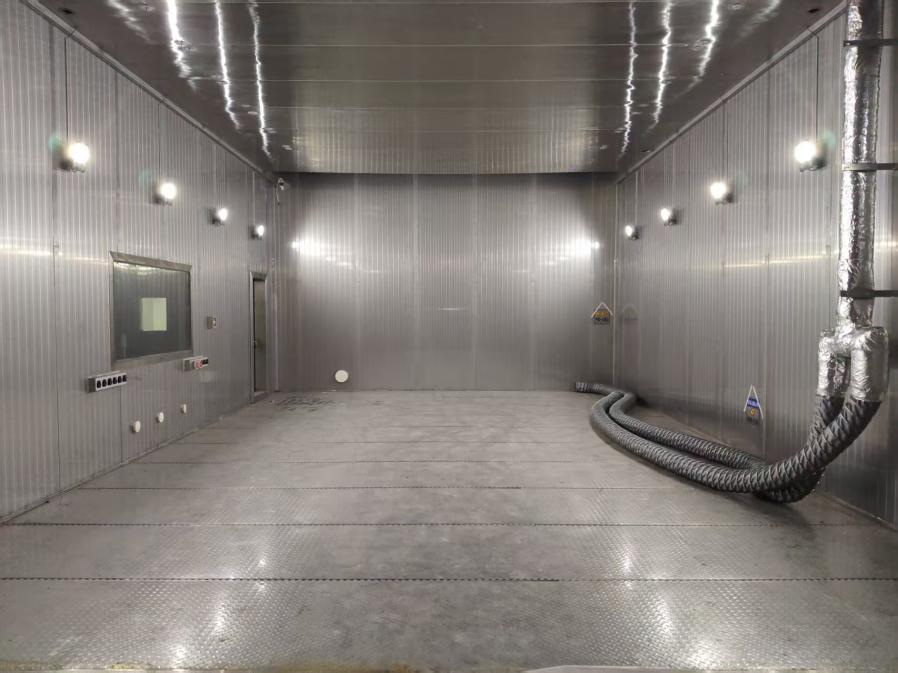

整车步入式环境舱

整车步入式环境舱以高低温环境舱为基础，配备有400kW一体式直流快充桩、7kW智能交流慢充桩、功率分析仪、数据采集仪、除霜试验喷枪、除雾蒸汽发生器等辅助移动设备。 可同时静置2辆质量不超过3.5t的车辆，支持车辆完成以下测试：高低温浸泡试验、低温冷启动试验、高温高湿实验、高低温充电性能试验、除霜除雾试验

核心参数

温度范围 -40℃∽60℃
湿度范围 20%-95%RH(10℃∽60℃)
高温高湿点 45℃/90%RH
升降温速率 ≥0.5℃/min
温度偏差 ±2°C
温度波动度 ±0.5°C
温度均匀度 2°C
湿度偏差 ±5.0%RH
湿度波动度 ±3.0%RH
湿度均匀度 5.0%RH
舱内尺寸 长10m宽6.5m高4.8m(导流层高度4m)
步入式环境舱 整车步入式环境舱
Testing Standards

测试服务标准

类别 适用范围 标准编号 标准名称
除霜除雾 M1 类车辆 GB 11555-2009 汽车风窗玻璃除霜和除雾系统的性能和试验方法
除霜除雾 M1 类纯电动汽车 GB/T 24552-2009 电动汽车风窗玻璃除霜除雾系统的性能要求及试验方法
能耗与续驶里程 轻型汽车（最大总质量≤3500kg 的 M1、M2、N1 类） GB/T 18386.1-2021 电动汽车能量消耗量和续驶里程试验方法 第 1 部分：轻型汽车

开始您的测试项目

拥有 CNAS、CMA 双重资质，获得 UL、ITS、TÜV 莱茵等国际机构认可， 为您提供专业、高效、精准的一站式检测认证服务
