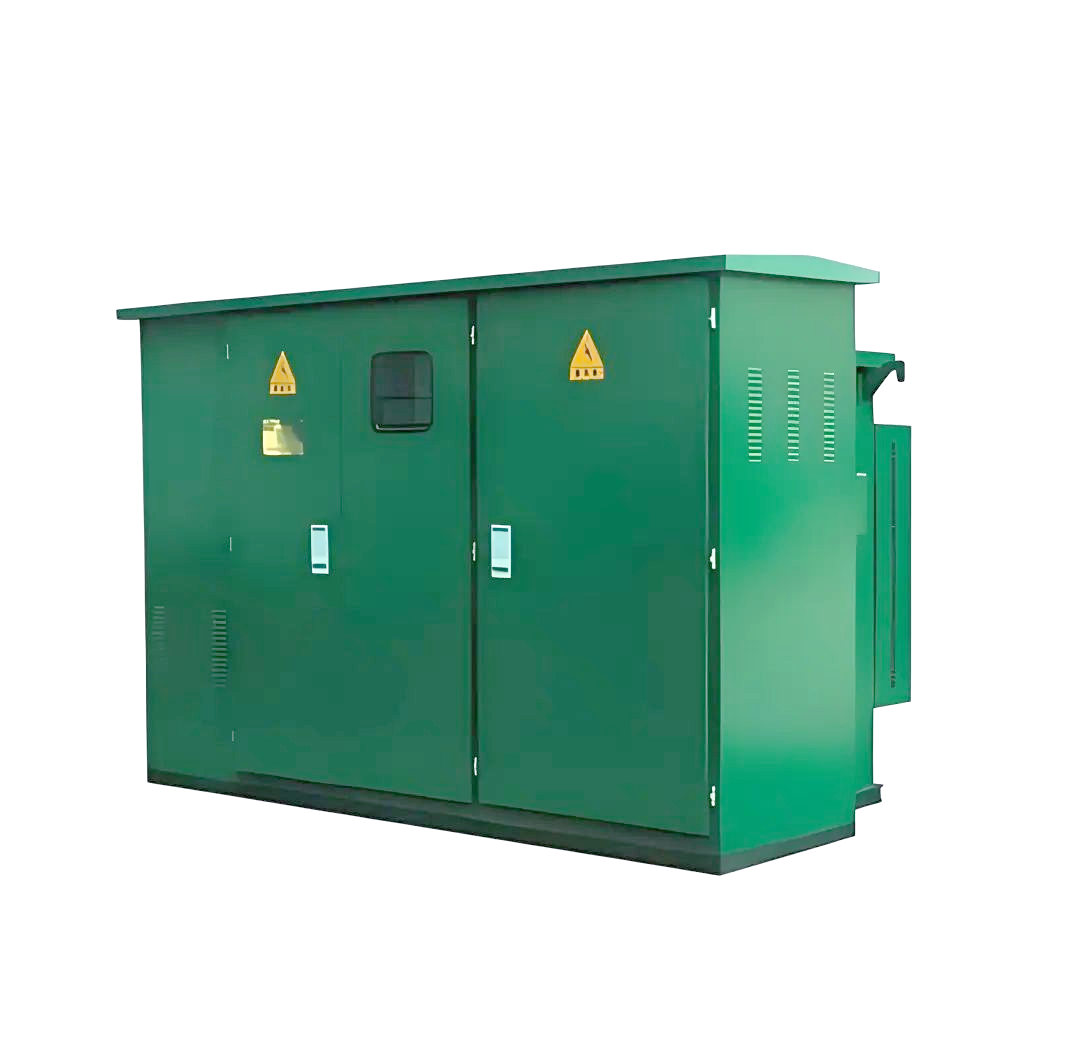

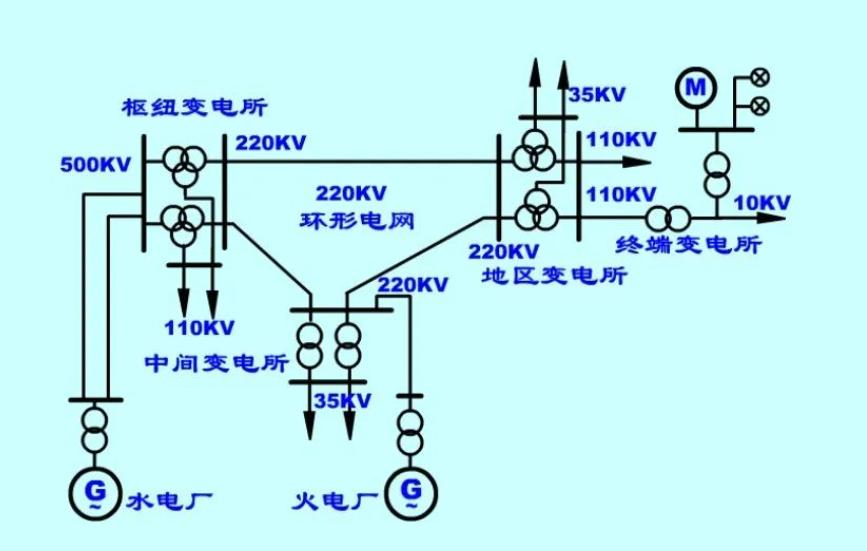

随着新能源电站、商业建筑、工业园区以及智能电网建设快速发展，美式箱变（Pad-Mounted Transformer）在北美配电系统中的应用越来越广泛。

对于国内箱式变压器制造企业而言，进入美国市场不仅需要满足产品性能要求，还需要符合当地电气安全标准。因此，箱式变压器UL认证测试成为企业出口过程中必须关注的重要环节。

很多工程师在进行美式箱变UL认证时，会重点关注以下问题：

• 箱变UL认证测试有哪些项目？

• IEEE C57.12标准主要要求什么？

• 箱变温升测试如何进行？

• 油箱密封测试为什么重要？

• 三相美式箱变和普通油浸式变压器认证有什么区别？

安可捷检测结合箱变UL认证实际要求，对主要测试项目进行详细解析，为变压器研发、设计及质量工程师提供参考。

一、美式箱变UL认证为什么测试项目更加复杂？

箱式变压器与普通油浸式变压器相比，最大的区别在于其采用封闭式箱体结构。

美式箱变通常安装于户外环境，需要长期面对：

• 雨水；

• 湿气；

• 温度变化；

• 紫外线；

• 人员接触风险。

因此，箱变UL认证不仅关注变压器内部电气性能，同时关注：

• 箱体机械强度；

• 防护能力；

• 密封可靠性；

• 接地安全；

• 户外运行可靠性。

根据资料，UL认证常见油浸式变压器包括：

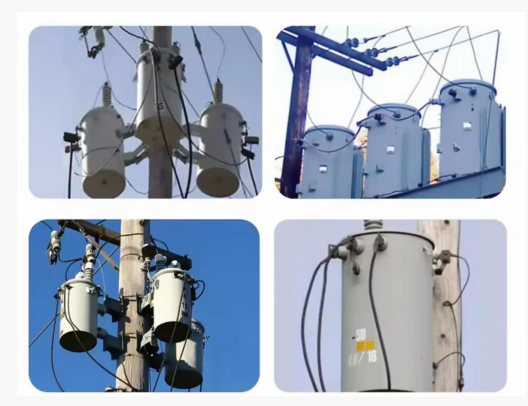

• 单相柱上式配电变压器；

• 三相柱上式配电变压器；

• 单相箱变；

• 三相箱变；

• 三相油浸式配电变电站变压器；

• 三相电力变压器。

其中，美式箱变主要对应：

• Single-phase Pad-Mounted Transformer；

• Three-phase Pad-Mounted Transformer。

二、箱变UL认证主要依据哪些标准？

在进行美式箱变UL认证时，企业首先需要确认产品对应标准。

根据不同产品类型，常见涉及IEEE C57系列标准。

1. IEEE C57.12.00

该标准主要用于规定液浸式配电变压器和电力变压器的一般要求。

涉及：

• 电气性能；

• 结构要求；

• 额定参数；

• 使用条件。

2. IEEE C57.12.90

主要规定变压器测试方法。

例如：

• 温升测试；

• 损耗测试；

• 绝缘测试；

• 电气性能测试。

3. IEEE C57.12.28

主要涉及箱式变压器外壳安全要求。

包括：

• 防破坏设计；

• 箱体结构；

• 防护要求。

资料显示，三相美式箱变认证通常涉及：

IEEE C57.12.00；

IEEE C57.12.90；

IEEE C57.12.34；

IEEE C57.12.28。

因此，企业在设计箱变产品时，需要同时考虑电气性能和箱体安全。

三、美式箱变UL认证核心测试项目有哪些？

1. 电压比测试和联结组标号鉴定

电压比测试主要确认：

• 高低压侧变比是否正确；

• 分接位置是否符合要求；

• 产品输出电压是否满足设计要求。

联结组标号鉴定用于确认：

• 绕组连接方式；

• 相位关系。

该测试属于箱变UL认证基础电气测试项目。

2. 绕组电阻测试

绕组电阻测试主要用于确认：

• 导体连接质量；

• 绕组制造一致性；

• 三相平衡情况。

如果绕组电阻偏差过大，可能导致：

• 局部发热；

• 损耗增加；

• 温升异常。

3. 绝缘电阻测试

绝缘性能是油浸式箱变安全运行的重要基础。

绝缘电阻测试主要验证：

• 绕组对地绝缘；

• 高低压绕组之间绝缘；

• 绝缘系统状态。

对于出口北美市场的箱变产品，绝缘系统设计必须充分考虑长期运行可靠性。

四、箱变UL认证重点项目：空载损耗、负载损耗和阻抗测试

1. 空载损耗及励磁电流测试

空载损耗主要反映：

• 铁芯性能；

• 磁路设计；

• 硅钢片质量。

励磁电流异常可能说明：

• 铁芯结构问题；

• 绕组设计问题；

• 制造工艺异常。




2. 短路阻抗和负载损耗测试

该测试主要评价变压器带负载运行性能。

测试内容包括：

• 阻抗电压；

• 负载损耗。

资料中列出的美式箱变UL认证测试项目包括：

• 电压比测量和联结组标号鉴定；

• 绕组电阻测试；

• 绝缘电阻测试；

• 空载电流和空载损耗测量；

• 短路阻抗和负载损耗测量。

五、温升测试是箱变UL认证的关键项目

温升测试是变压器认证中非常重要的一项。

变压器运行过程中：

铁芯损耗；

绕组损耗；

负载电流；

环境温度；

都会影响设备温度。

箱式变压器由于结构封闭，散热条件与普通变压器不同，因此温升设计更加关键。

温升测试主要确认：

• 绕组温升是否符合要求；

• 顶层油温是否满足要求；

• 散热结构是否合理。

资料中明确列出了：

Temperature rise test（温升测试）

作为美式箱变UL认证的重要测试项目。

工程设计阶段需要重点关注：

• 油箱散热面积；

• 散热片设计；

• 油循环方式；

• 负载能力。

六、美式箱变为什么需要雷电冲击和耐压测试？

由于箱变通常连接户外电网，需要承受电网运行过程中可能出现的过电压。

因此认证测试包括：

1. 雷电冲击电压测试

用于模拟：

• 雷击过电压；

• 开关操作冲击。

验证绝缘系统是否可靠。

2. 外施耐压测试

验证：

• 主绝缘能力；

• 绕组对地绝缘能力。

3. 感应电压测试

主要检查：

• 匝间绝缘；

• 层间绝缘。

资料显示，美式箱变UL认证测试项目包括：

• Lightning impulse tests（雷电冲击测试）；

• Applied-voltage tests（外施耐压测试）；

• Induced-voltage test（感应电压测试）。

七、箱式变压器UL认证中的油箱密封和结构测试

美式箱变最大的特点是箱体结构，因此机械安全测试非常重要。

主要包括：

1. 压力密封测试

包括：

• 正压测试；

• 负压测试。

主要确认：

• 油箱是否泄漏；

• 密封结构是否可靠。

2. 变压器完整性测试

用于验证：

• 箱体整体结构；

• 焊接可靠性；

• 长期运行稳定性。

3. 淋雨测试

主要评价户外环境适应能力。

4. 吊重测试

验证：

• 吊装结构；

• 运输安全。

资料列出的测试项目包括：

压力密封测试；

设备机械操作测试；

变压器油箱一体化试验；

淋雨试验；

吊重试验；

连续性试验。

八、美式箱变UL认证容易出现哪些整改问题？

根据实际认证经验，箱变企业常见整改问题主要包括：

1. 箱体设计问题

例如：

• 门锁强度不足；

• 箱体防护不足；

• 接地结构不合理。

2. 温升裕量不足

表现为：

• 油温过高；

• 绕组温升超限；

• 散热能力不足。

3. 绝缘设计问题

包括：

• 电气间隙不足；

• 套管选型不合理；

• 绝缘距离不足。

4. 文件资料问题

例如：

• 图纸版本不一致；

• BOM信息缺失；

• 材料证明不足。

美式箱变UL认证不仅是一次产品测试，更是对变压器设计、安全性能和制造一致性的综合评价。

对于计划出口美国市场的箱式变压器企业，应提前关注：

• IEEE C57.12系列标准；

• 温升设计；

• 绝缘系统；

• 箱体结构；

• 密封性能；

• UL认证测试要求。

提前进行技术规划，可以有效提高认证通过率，加快产品进入国际市场的速度。

如果正在进行：

• 箱式变压器UL认证；

• 美式箱变UL认证；

• 油浸式变压器UL认证；

• IEEE C57标准测试；

建议提供产品容量、电压等级、箱体结构和应用环境，由安可捷检测进行认证方案评估。
