随着新能源、工业自动化等领域的快速发展，功率模块作为电力电子系统的核心组件，其安全性已成为行业关注的焦点。UL 1557标准作为全球公认的功率模块安全认证规范，从电气安全、材料阻燃到热管理提出了系统性要求。安可捷将通过本文深度解析UL 1557的核心条款，助您快速掌握合规要点。
一、UL 1557标准对功率模块的四大核心安全要求
1. 电气安全与绝缘性能
双重绝缘设计：输入/输出端需满足双重绝缘或加强绝缘要求，防止漏电风险。
介电强度测试：在2500V AC/60s条件下，绝缘材料不得击穿（测试间距≤0.8mm时）。
爬电距离与电气间隙：根据工作电压等级，严格规定最小距离（例如600V系统需≥6.4mm）。
2. 热管理及温度控制
稳态温升限制：关键部件（IGBT、二极管等）运行温度需低于材料额定值的80%。
散热系统验证：需通过2000次冷热循环测试，确保散热基板与芯片粘接无失效。
3. 材料耐燃性等级
UL94 V-0/V-1认证：外壳及内部支撑结构需使用阻燃材料，明火撤离后自熄时间≤10秒。
耐电弧特性：绝缘材料需通过高压电弧起痕测试（CTI≥250V）。
4. 机械结构可靠性
防护等级需达IP20以上，关键连接件需通过10N·m扭力测试不松动。

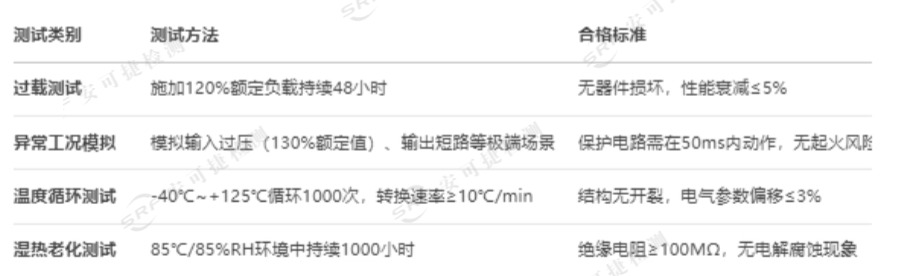

二、UL 1557标准关键测试项目详解
三、通过UL 1557认证的三大实施路径
设计阶段预合规
采用仿真工具（如ANSYS Icepak）预先验证热设计
优先选择UL认证材料库中的阻燃塑料（如PA66-GF30）
测试优化策略
过载测试中植入热电偶实时监控热点温度
使用HALT（高加速寿命试验）缩短验证周期
文档准备要点
提供完整的BOM表（含材料UL认证编号）
提交FMEA（失效模式与影响分析）报告
四、UL 1557认证的市场价值与趋势
准入优势：北美市场强制准入门槛，覆盖光伏逆变器、电动汽车充电桩等20+应用领域
风险规避：通过认证的产品责任保险费用可降低30%-50%
技术趋势：2024年新版标准拟增加碳化硅模块的浪涌测试要求（10kV/μs）
UL 1557认证不仅是市场准入的通行证，更是企业技术实力的体现。通过精准把握标准中的过载保护设计、热应力验证等关键环节，可显著提升产品竞争力。建议企业在研发初期即引入标准要求，避免后期整改成本。
