在做变压器UL认证的时候,关于LED驱动电源电路的爬电距离和电器间隙的距离问题,有时候给很多电路设计的工作人员带来困扰与难题,尤其是变压器的初次级之间的电气间隙设计。
本文就从变压器UL认证-UL 8750这本标准的角度来解析一下UL的LED驱动电源标准对变压器初次级的距离要求,从而使客户设计的LED驱动能够更好地符合UL认证的标准要求。
LED电源在做变压器UL认证时,根据变压器UL认证-UL 8750的要求,我们可以把变压器初次级的电气间隙要求分为三部分:
变压器在电路板上的初次级之间的距离要求
变压器本身初次级之间的物理绝缘距离要求
变压器内部的初次级之间的物理绝缘距离要求
一、变压器在电路板上的初次级之间的距离要求
要求 - 量测初次级之间的电压RMS值,然后找出最大值,依据下述的表格去查询,找到UL标准的要求值。
举例 - 量测电压为360V时, 那么依据变压器UL认证 UL 8750的UL认证的要求,电路板上的最小距离为2.25/4.5mm
二、变压器本身初次级之间的物理绝缘距离要求

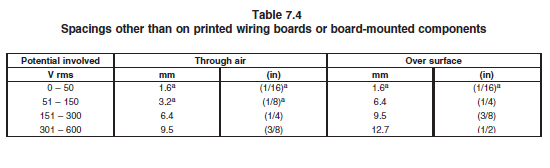

要求 - 量测初次级之间的电压RMS值,然后找出最大值,依据下述的表格去查询,找到标准的要求值。
举例 - 量测电压为360V时, 那么依据UL 8750的UL认证要求,变压器本身初次级之间的物理绝缘距离要求为9.5/12.7mm
三、变压器内部的初次级之间的物理绝缘距离要求
LED电源在递交UL认证时,依据变压器UL认证-UL 8750的标准要求, 一般建议客户次级用三重绝缘线或者初级,次级之间设计成Margin Tape的结构来豁免这个要求。
客户朋友会有疑问: 既然变压器两侧是隔离的, 那么能直接量测电压吗?这样测试的值准确吗?
安可捷检测认证回答:一般在量测变压器初次级的电压时,实验室都会用差分探头+示波器来量测。稍微普及一下差分探头的应用理论:差分探头是把任意两点间的浮接信号,通过差分探头,变换成为相对地的信号,主要用于观测差分信号。差分信号是相互参考、而不是以地作为参考点的信号,所以用差分探头+示波器来量测变压器初次级之间的相对电压差是完全没有问题的。
以上就是安可捷检测认证对变压器UL认证的介绍,若您有变压器产品需要ul认证,欢迎随时联系我们15366822992!
